风淋室行业规范-现场实测风淋室风速及洁净度

作者:风淋室 来源:无锡易纯净化 日期:2018/10/30 15:00:20 人气:198

         风淋室在生产完或者安装完后,风淋室厂家或者业主都要对其进行基本检测,以确定风淋室是否合格,能否投入使用,以下就是风淋室厂家整理的几个检测重要标准:

1 、高效过滤器检漏

高效过滤器安装完成后,应按照(洁净室施工及验收规范)所提供的现场检漏方法进行检漏。

2 、喷口气流平均风速

喷口风速的测试方法采用GB 8070提供的方法。风淋室气流平均风速为各测量出风口风速读数的算术平均值。

3 、噪声

被测风淋室门前中心水平向外1000mm,高度距地面1500mm处测量,噪声值应符合相关要求。

4 、照度

每隔500mm设置一个测量点。与内壁距离小于150mm时,不再设置。被测空气吹淋室置于正常工作条件下,用照度计在高度距地面800mm处检测各测量点。被测风淋室的照度为各测量点照度的算术平均值

5 、压差

在吹淋室外安装压差表,将其测管通过能密封的孔置于吹淋室内距地面1m高,距内壁不小于500px处。关好吹淋室的门,启动吹淋室的风机。15秒钟后测量室内外压差。重复测量三次。

6 、泄漏电流

按照标准进行检测,电流值应符合规定。

7 、接地电阻

被测空气净化吹淋室所有的功能开关均置于“断”位,用接地电阻测试仪测量接地端与可触及的金属部件之间的电阻值,电阻值应符合规定。

8 、耐电压

电气强度测试历时1min,经受频率为50Hz的基本正弦波的交流电压,测试的部位为电源输入端与金属外壳之间。最初施加的电压不超过规定值的一半,然后迅速上升到规定值,试验期间不应发生击穿。所耐电压应符合规定。

9 、绝缘电阻

在施加500V直流电压1min后进行绝缘电阻测量,在带电部件与壳体之间值应符合规定

10 、电子联锁

应对风淋室两侧门的联锁功能进行检测行检测。

a) 在风淋室未吹淋状态。任意打开吹淋室一侧的门,检查另一侧门是否不能打开。每一边的门应至少应重复检测三次;

b) 当风淋室处于吹淋状态。检查两侧门是否均处于锁闭状态,至少试验三次;当风淋室断电或门的自锁功能失灵时,两侧门是否能手动开启,至少试验三次。

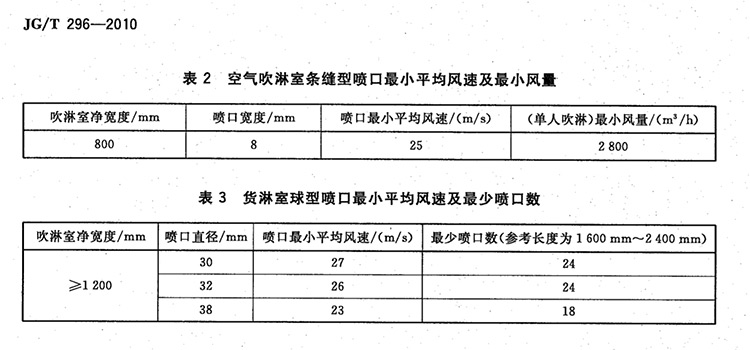

风淋室行业标准 JG T 296-2010



尺寸要求


1、人员空气吹淋室吹淋区的内迪通水平净霓度应满足站立和通过方便的要求,且宜大干700 mm,小于 800 mm.净高度不宜大于2m.单人吹淋室净长度不应大于1m.双人吹淋室净长度不应大于2m。

2、通道式空气吹淋室最小通过净长度不宜小于6m,应使每个人通过时至少有9s以上的吹淋留业时间.

3、 物料空气吹淋室吹淋空间的净尺寸应根据所吹淋的货物尺寸确定,货物两侧距吹淋喷口宜大2于等于 200 mm.


尺寸偏差


1、外形尺寸、通道尺寸和门开口的水平尺寸,其偏差应符合GB/T1184中公差等级“L”的规定,

2、正面、左右侧面外壁及通道内各面壁板,其平面度应符合GB/T1184 中公差等级“L”的规定。


结构箱体


a) 空气吹淋室箱体应采用焊接或铆接后严格密封,所有连接处应保证密封。

b) 空气吹淋室的吹淋区表面应光洁不产尘不积尘,拼接处应密封。

c) 空气吹淋室的门应采用可靠的密封措施。 门要与空气吹淋室表面齐平。

d) 为提高吹淋净化效果可安装自动旋转站人底盘。 单侧吹淋室应安装自动旋转站人底盘。

e) 开关、按键的操作应灵活可靠,零部件应紧固无松动,指示正确。

f) 处于正常工作状态时,不应有明显的箱体振动或噪声。

g) 双人或多人空气吹淋室箱体可以整体制作也可由单人空气吹淋室连接而成。



 风口


风口的制作应符合JG/T14的规定。喷口的出风方向应至少具有90可调性。赜口应有较好的收敛性能,应选用射流扩散角较小,射流核心段较长的喷口。

  a)空气吹淋室宜采用双侧吹淋或将喷口安装在四角,当使用单侧吹淋时,单人空气吹漭室的顷口个数不应少于10个.使用条缝型喷口的单人吹淋室应将喷口对角安装.

  b)单人吹淋室每侧的喷口不应少于两列

  c)吹淋室顶部宜设喷口.

  d)所选用球型喷口的出口直径不宜小于 20 mm.

  e)喷口材料宜使用铝合金、塑料,不锈钢。

  f)回风口宜设预过滤器,风口迎风面风速不宜大于2m/s.
